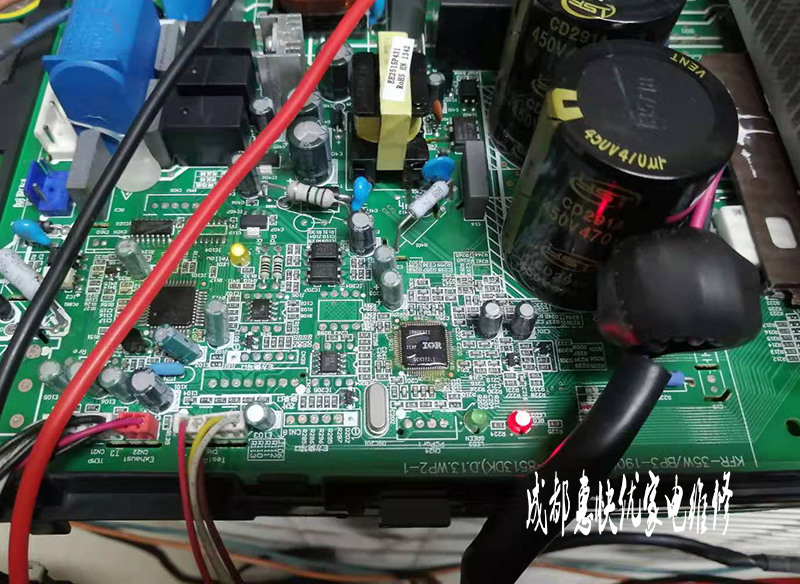

美的變頻壓縮機位置保護p4故障非常常見，是美的變頻板最容易產生的問題，就這個問題我在這里給大家一點思路，來認識這個故障現象。
第一、了解一下壓縮機UVW三相電的產生，是通過模塊產生的，模塊對應的供電有兩組一組是300V電壓，二組是15V驅動電壓，這些電壓算是比較高的電壓了，但是還有一路是信號電壓，也就是我們常說的六路信號，這個信息確實就是有6條線，從芯片中產生，通過電阻連到模塊。實際情況就是芯片產生6路信號驅動15V驅動管，驅動管再驅動模塊里的MOS管，當然它也有6只管，2只分擔一相的電壓產生，6只就完成了三相電壓的產生。為什么要這樣設計呢？這樣做的好處就在于變頻，芯片按照程序來確定壓縮機快慢不就可以可以做到變速、變頻了嗎？
第二、那只驅動壓縮機轉起來，就不是去檢測壓縮機轉得好不好，轉得對不對嗎？回答是肯定的，就產生了反饋電路，這個反饋電路就是來檢測壓縮機工作的相位、電壓、電流、溫度等情況，把這些信號反饋給芯片，如果這些信號不正常，那么芯片就不能產生六路信號，讓壓縮機停下來嘛，（再不停就要出現大問題，燒東西 了）于是就報了故障代碼了。
第三、那P4就是相位檢測不正常，一般來說如產生檢測壓縮機UVW三相對地電阻值一定要對稱。用萬用表電阻檔，分別測試P點和N點與U、V、W三點之間的電阻，正常值200K以上，如果出現100K以下，說明IPM異常；
第四、IPM模塊的檢測：用萬用表二極管檔，紅表筆分別接U、V、W三點，黑表筆接P點；然后用黑表筆分別接U、V、W三點，紅表筆接N點，6次測試值應一樣，約為0.4~0.7V。
第五、這些都檢測了沒有問題，那就要檢測位置電路的元件是否損壞了，位置電路一般都是模塊的反饋線路中，一般都有比較器比如：LM2903。這些反饋電路中的貼片電阻最容易損壞，造成比較器電壓不正常，可以用萬用表檢測。
第六、還要考慮整機各路電壓供給是否正常，芯片損壞等等因素都會影響到P4故障的產生。
本文由惠快優(yōu)維修公司?姜師傅經驗總結，以提高大家對電器的認識，能更好的使用家用電器。如要轉載請說明出處，版權所有 ！
